首页 > 技术分享
ABS树脂的生产方法有；机械共混法，乳液接枝法，乳液接枝共混法。（1）机械共混法生产ABS树脂主要包括丁晴胶乳（BA）的制备，苯乙烯-丙烯晴共聚树脂（AS树脂）乳液的制备，以上两组分通过混炼机共混三个步骤。机械共混法生产 ABS产量大，成本底。但是在共混前橡胶相是连续相，通过机械搅拌混炼使其分散在树脂相中。这种工艺生产的ABS材料橡胶相分散不均匀，颗粒大，结合力小。（2）乳液接枝法的步骤是先将丁二烯（和苯乙烯）加入反应釜中制得丁苯胶乳或聚丁二烯胶乳。之后，再加入苯乙烯，丙烯腈和催化剂进行乳液接枝共聚。在这种工艺中，丁苯胶乳是以微小颗粒状悬浮在溶液中的，当加入苯乙烯，丙烯腈后，橡胶相被包裹住，再经过凝聚，离心，干燥，造粒等工序制得产品。这种工艺生产的ABS橡胶相颗粒小，分散均匀，与树脂相结合力大。电镀性能优越。
在我们使用的ABS中，奇美ABS主要是机械共混法生产的，UMG ABS是乳液接枝法生产的。通过对图的比较，可以看出UMG ABS材料形成的凹坑分布均匀而半径较小，奇美ABS的则效果不佳。如图 :

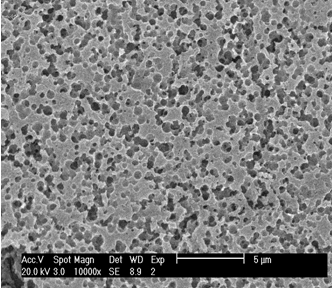

ABS3001粗化电镜图
ABS727粗化电镜图
同时，ABS中B成份的比例对电镀性能有很大影响。如果B成份过少，则粗化后形成的微孔数量少，如果B成份过高，则橡胶相容易形成连续相，粗化效果不理想。在ABS系统中苯乙烯含量一般在（40%~50%）。丁二烯含量在（0%~30%），当丁二烯含量在18%~23%之间时ABS的电镀性能最好。所以,电镀级的ABS材料如奇美727和UMG 3001等ABS的丁二烯含量都在18%~23%之间.只是由于合成工艺的不同造成电镀性能的差异.
